# 磁力搅拌器
## 1\. 磁力搅拌器仪器组成简介
磁力搅拌器是由搅拌转子、搅拌器托盘、磁钢、电动机、调运装置组成，如果仪器具有加热功能，还会包括电阻加热丝。
其基本原理是利用磁场的同性相斥、异性相吸的原理，使用磁场推动放置在容器中带磁性的搅拌子进行自旋运动

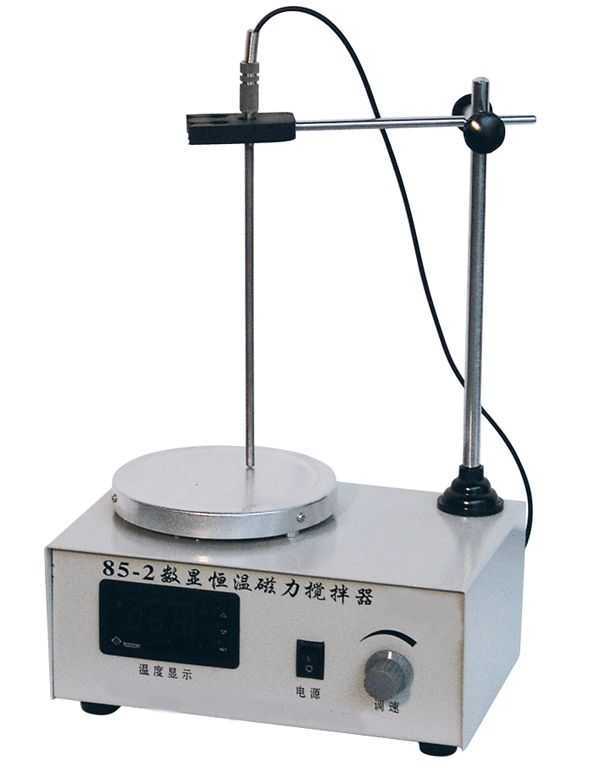

图1 磁力搅拌器^\[2\]^
图1 磁力搅拌器^\[2\]^
## 2\. 基础单元
磁钢安装在电动机的搅拌轴上，电动机的旋转带动磁钢的旋转，利用磁力吸引搅拌转子的旋转，从而起到搅拌作用。
### 2.1 磁钢
磁钢一般是指铝镍钴合金，磁钢是由几种硬的强金属，如铁与铝、镍、钴等合成，有时是铜、铌、钽合成，用来制作超硬度永磁合金。
### 2.2 直流式电动机
磁力搅拌器中采用的电动机为直流式电机，
将直流电能转换为机械能的转动装置。电动机定子提供磁场，直流电源向转子的绕组提供电流，换向器使转子电流与磁场产生的转矩保持方向不变。根据是否是否配置有常用的电刷-换向器可以将直流电动机分为两类，包括有刷直流电动机和无刷直流电动机。
## 3\. 永磁直流电机
利用永磁体建立励磁磁场的直流电动机。这种电动机因没有另设的励磁系统，因而体积小，重量轻，结构简单且效率高。绝大多数微型直流电动机都是永磁的。永磁直流电动机起动和运行特性与他励、并励直流电动机基本相同。在结构上除定子部分没有励磁绕组外，其电枢、电刷、换向器等零部件均与电流励磁式直流电机相同

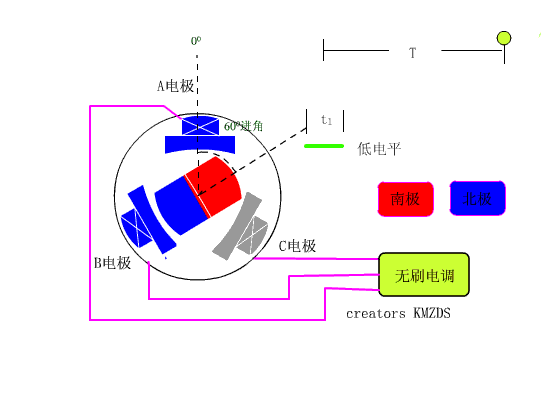

## 无刷直流电机实例^\[1\]^
基于STMF103的电磁搅拌开源项目，代码函数意义参考STM标准库函数
```c
void turncolock(int speed) //顺时针旋转
{
GPIO_WriteBit(GPIOB,L3_B,(BitAction)(0)); //步数1
GPIO_WriteBit(GPIOB,L1_A,(BitAction)(1));
delay_ms(speed); //延迟一段时间
GPIO_WriteBit(GPIOB,L1_A,(BitAction)(0)); //步数2
GPIO_WriteBit(GPIOB,L2_A,(BitAction)(1));
delay_ms(speed);
GPIO_WriteBit(GPIOB,L2_A,(BitAction)(0)); //步数3
GPIO_WriteBit(GPIOB,L3_A,(BitAction)(1));
delay_ms(speed);
GPIO_WriteBit(GPIOB,L3_A,(BitAction)(0));
GPIO_WriteBit(GPIOB,L1_B,(BitAction)(1));
delay_ms(speed);
GPIO_WriteBit(GPIOB,L1_B,(BitAction)(0));
GPIO_WriteBit(GPIOB,L2_B,(BitAction)(1));
delay_ms(speed);
GPIO_WriteBit(GPIOB,L2_B,(BitAction)(0));
GPIO_WriteBit(GPIOB,L3_B,(BitAction)(1));
delay_ms(speed);
}
```
