¶ 一.基本概念
罗茨真空泵指的是：泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。
¶ 二.基本单元
2.1 叶形转子
两个叶形转子的构成，一个为阳转子按逆时针旋转，为主动转子；另一个为阴转子，按顺时针旋转，为从动转子。
2.2 溢流阀
为防止超载引发事故的保护器。当排气口处于规定压力，溢流阀关闭。当排气口压力超过规定压力，溢流阀阀门被自动顶开，调节气压。

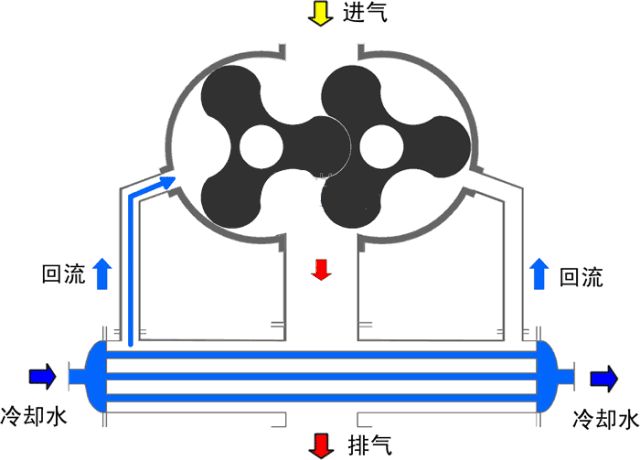

2.3 冷却片与冷却水管
原因：罗茨真空泵由于输送和压缩气体而产生热量，这些热量必须从转子传至壳体而散发。但在低压下，气体对热的传导和对流性能极差，致使转子吸收的热量不易散出，造成转子温度永远高于壳体的温度。由于转子的热膨胀，使转子与转子间、转子与泵壳间的间隙减少，特别在压差也高的情况下，尤为严重，甚至造成转子卡死，使泵损坏。为了使罗茨泵在较高的压差下工作，以扩大使用范围，增加泵的可靠性，就必须设法散出转子产生的热量，也就是说要对转子进行冷却。
作用方式：冷却片或冷却水管，被密集的安排在排气口，使得每次被反冲到泵腔中的气体是冷的，从而在高温的泵腔内吸收大量热量，达到转子冷却的目的。
¶ 三.工作原理
罗茨真空泵的工作原理图如下：
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间V0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边缘，V0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。

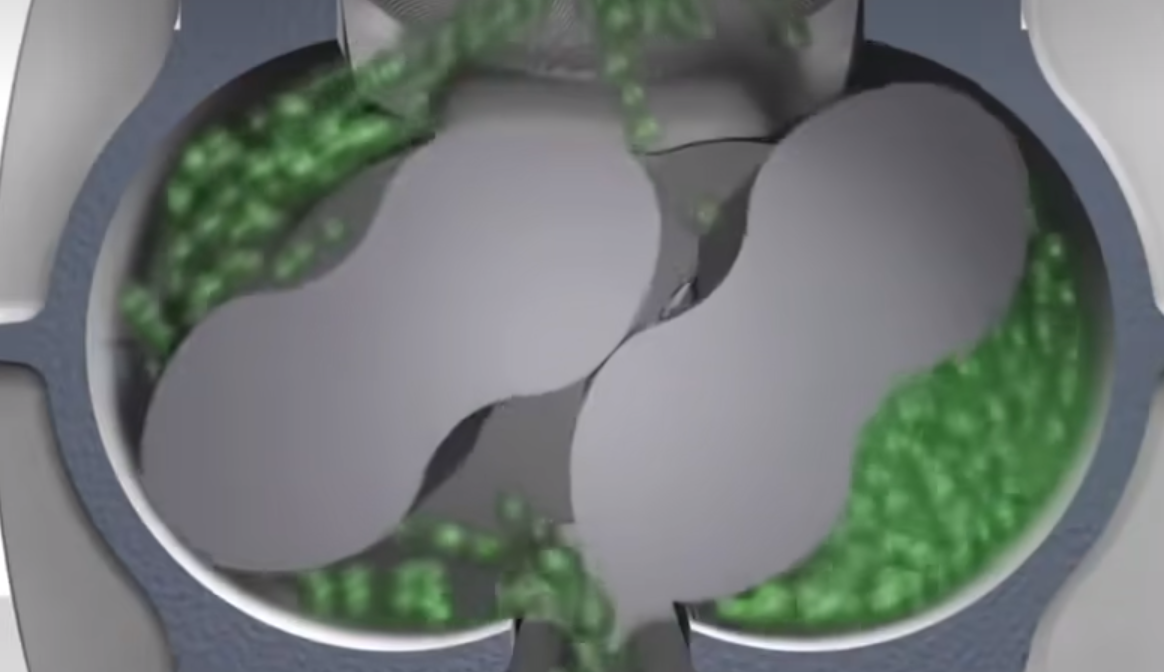

工作原理视频讲解：
¶ 四.特点分析与适用环境
罗茨真空泵有以下特点：
1.在100至1帕压力范围内内有较大的抽速。
2.对被抽气体中含有的灰尘和水蒸气不敏感。
其被广泛应用于冶金、石油化工、造纸、食品等领域。
